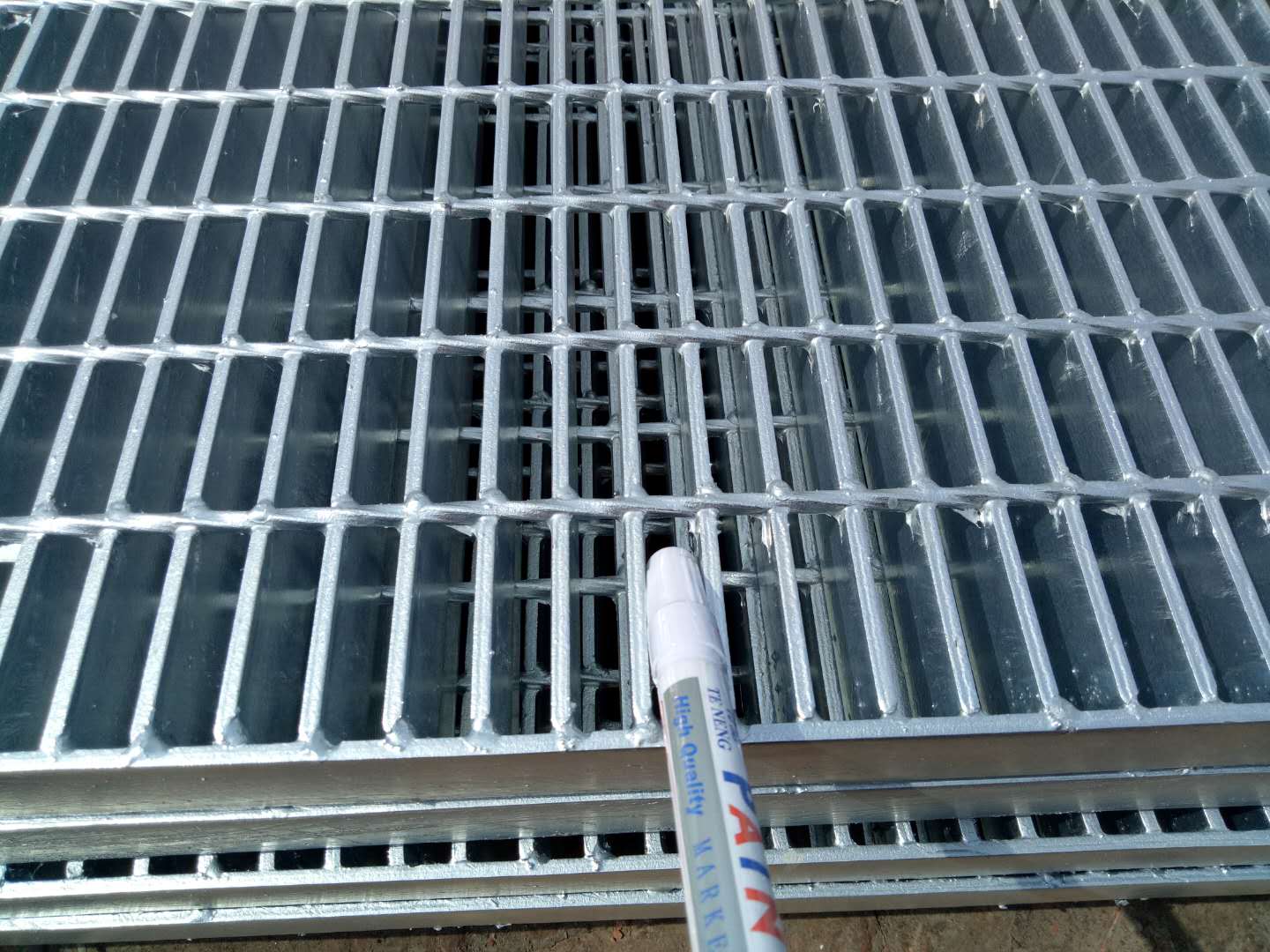

钢格栅板基体镀锌层结合不牢，锌层脱落，裸露的钢格栅板失去镀层的保护。所以镀锌层粘附性是影响镀锌钢格栅板产品质量的关键问题，也是导致锌层出现裂纹、脱落的直接原因。下面就影响钢格栅板锌层附着性的因素做下分析。
一、钢格栅板基板的化学成分对锌层附着性的影响：热镀锌钢格栅板一般采用低碳扁钢作为基板，其钢基w(Si较高，实践证明钢基w(Si)高会引起Fe—Zn，合金层相剧烈增厚，形成灰白色镀层，使镀锌层粘附性变坏。另外c的影响机理在于钢基参与剧烈反应，导致Fe—zn合金层增厚，恶化锌层附着性能。
二、根据齿合原理增大圆板表面粗糙度能提高锌层附着力，但实际上，由于钢格栅板基板表面的粗糙不平，也为轧制油、润滑脂及铁粉的残留创造了有利条件，不利于改善锌层附着力，甚至有恶化的倾向。
三、用于镀锌钢格栅板扁钢表面残留物主要为油脂(轧制油、润滑油、液压油等)和微小的固体颗粒(铁粉、灰尘等)。改良森吉米尔法退火炉可大部分消除带钢表面残油脂类和氧化物，但对残留的固体颗粒几乎无清洁作用。当原料表面清洁度低于退火炉清洁能力时，扁钢表面将有剩余的残留物存在。这部分残留物总量超过镀锌的允许值时，就会出现锌花变小、锌花均匀性差、镀层出现裂纹、甚至锌层脱落等问题。
上一篇：钢格板收验货操作步骤
下一篇：钢格板在采购过程中应留意以下几点
